На буровых платформах, где экстремальные условия сочетаются с повышенными рисками взрывоопасных сред, надежная связь — не просто инструмент координации, а критический элемент безопасности. Отказ системы может привести к катастрофическим последствиям. В этой статье мы разберем ключевые требования к телефонным системам на морских и наземных буровых установках и представим пример комплексного решения «под ключ» с использованием взрывозащищенного и промышленного оборудования.
Жесткие требования к связи на буровой:
-
Взрывозащита (Ex):
Оборудование в зонах с возможным скоплением газа должно соответствовать стандартам ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"(маркировка Ex d, Ex e, Ex ia). Корпуса должны выдерживать внутренний взрыв и предотвращать воспламенение внешней среды. -
Средоустойчивость:
-
Класс защиты не ниже IP66 (полная защита от пыли + мощные струи воды).
-
Устойчивость к коррозии (материалы: нержавеющая сталь, алюминий с покрытием).
-
Вибрационно- и ударопрочность (до 5g).
-
Температурный режим: -40°C до +70°C.
-
-
Громкая связь (Hands-free):
Мощные динамики (25–35 Вт) для работы в условиях шума бурового оборудования. -
Отказоустойчивость:
Резервирование линий, автономное питание, защита от скачков напряжения. -
Простота управления:
Крупные кнопки, совместимые с перчатками, экстренный вызов одной клавишей.
Пример решения «под ключ» для буровой вышки

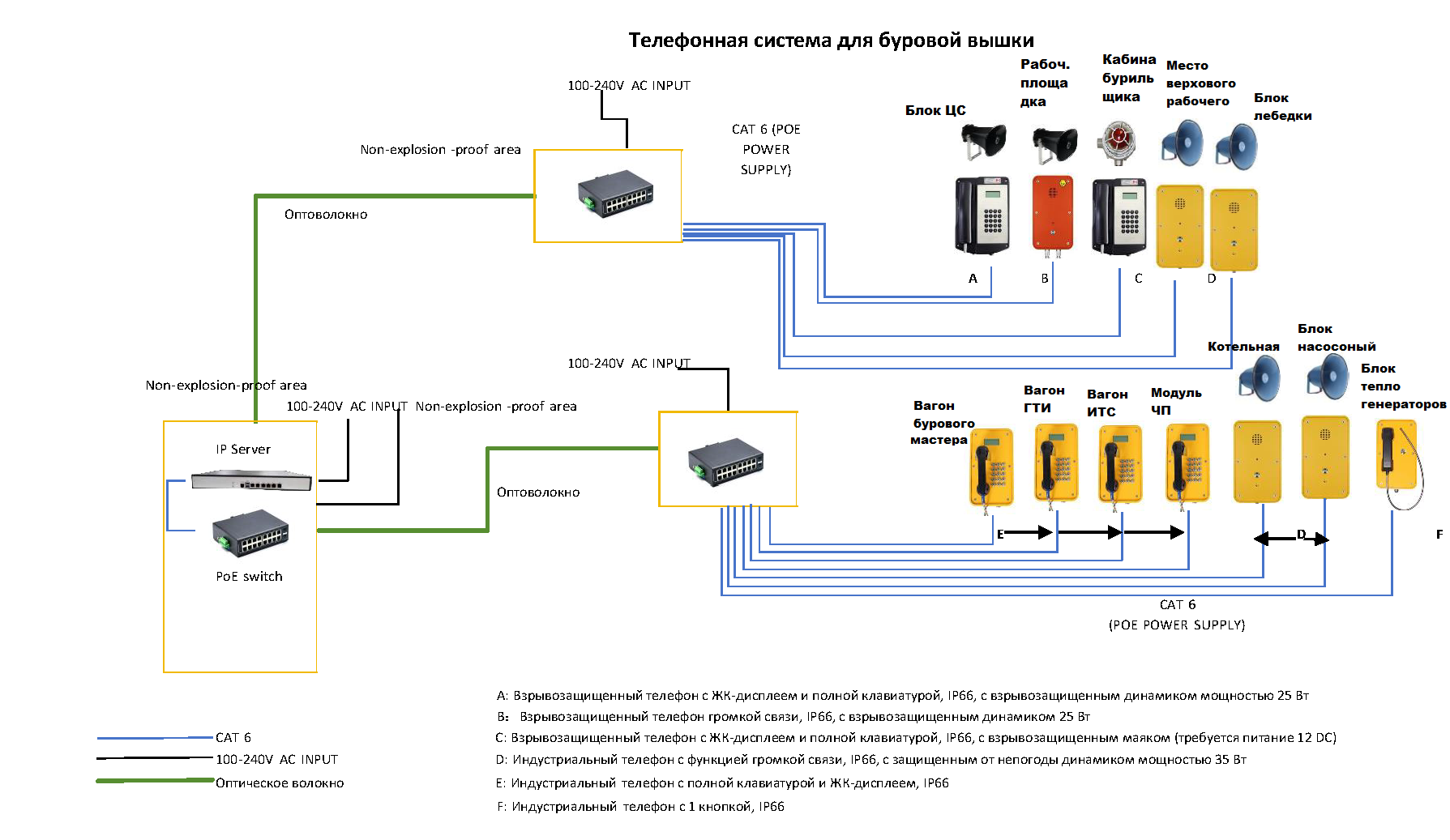

Ниже представлена схема оснащения, реализующая все требования безопасности и функциональности:
Описание системы:
-
Сетевая инфраструктура:
-
Оптоволокно: Магистральные линии связи между зонами (устойчивость к ЭМ-помехам, дальность передачи).
-
PoE-коммутатор: Питание IP-телефонов через кабель Cat 6 (упрощение монтажа, резервирование).
-
IP-сервер: Управление вызовами, интеграция с системами оповещения.
-
-
Оборудование для взрывоопасных зон (Ex-зоны):
-
A: Взрывозащищенный телефон с ЖК-дисплеем и клавиатурой (IP66, Ex)
Полнофункциональная связь, индикация вызовов, мощный 25 Вт динамик. -
B: Взрывозащищенный телефон громкой связи (IP66, Ex)
Hands-free общение в шумных зонах, динамик 25 Вт. -

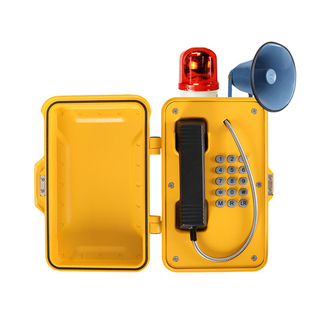

C: Взрывозащищенный телефон с аварийным маяком (IP66, Ex)
ЖК-дисплей + световая сигнализация (питание 12V DC) для экстренных ситуаций.
-
-
Оборудование для невзрывоопасных зон:
-
D: Промышленный телефон громкой связи (IP66)
Усиленный 35 Вт динамик, устойчивость к влаге и коррозии. -
E: Промышленный телефон с ЖК-дисплеем (IP66)
Полная клавиатура для оперативного набора. -

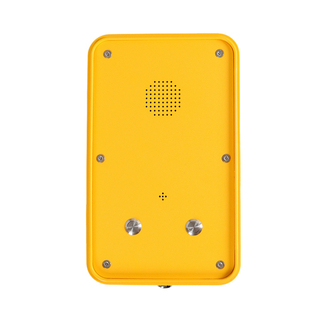

F: Однокнопочный аварийный телефон (IP66)
Мгновенный вызов диспетчера при ЧС.
-
Ключевые преимущества решения:
-
100% соответствие нормам: Оборудование сертифицировано по ТР ТС 012/2011, IP66, ГОСТ.
-
Отказоустойчивость: Резервирование через PoE + оптоволокно.
-
Адаптивность: Зонирование по уровню опасности (Ex/не-Ex).
-
Быстрая интеграция: Подключение к существующей АТС или развертывание автономной сети.
-
Экстренная связь: Маяки и однокнопочные устройства для аварийного оповещения.
Почему это критически важно?
-
Предотвращение аварий: Мгновенная координация при утечке газа или пожаре.
-
Сокращение простоев: Оперативное устранение неполадок.
-
Защита персонала: Экстренный вызов спасателей из любой точки платформы.
-
Соответствие законодательству: Выполнение требований Ростехнадзора, Морского регистра.
Заключение
Организация связи на буровой — задача для профессионалов. Компания Агара Энергия реализует проекты «под ключ» с использованием сертифицированного оборудования, гарантируя:
✅ Полное соответствие стандартам безопасности.
✅ Устойчивость к экстремальным условиям.
✅ Мгновенное развертывание и техническую поддержку.
Не рискуйте безопасностью персонала!
Оставьте заявку на расчет индивидуальной системы связи для вашей буровой платформы на сайте www.extelephone.ru или по телефону: +7 (812) 385 777 0.
Примечание: Все оборудование на схеме является типовым решением. exTelephone разрабатывает индивидуальные проекты с учетом класса зон, площади платформы и технических требований заказчика.
